LM35 là một cảm biến nhiệt độ analog
Nhiệt độ được xác định bằng cách đo hiệu điện thế ngõ ra của LM35.
→ Đơn vị nhiệt độ: °C.
→ Nhiệt độ thay đổi tuyến tính: 10mV/°C
Sơ đồ chân của LM35
LM35 không cần phải canh chỉnh nhiệt độ khi sử dụng.
Độ chính xác thực tế: 1/4°C ở nhiệt độ phòng và 3/4°C ngoài khoảng -55°C tới 150°C
LM35 có hiệu năng cao, công suất tiêu thụ là 60uA
Cảm biến LM35 hoạt động bằng cách cho ra một giá trị hiệu điện thế nhất định tại chân Vout (chân giữa) ứng với mỗi mức nhiệt độ.
Như vậy, bằng cách đưa vào chân bên trái của cảm biến LM35 hiệu điện thế 5V, chân phải nối đất, đo hiệu điện thế ở chân giữa bằng các pin A, bạn sẽ có được nhiệt độ (0-100ºC) bằng công thức:
float temperature = (5000.0*analogRead/1024.0);
Với LM35, bạn có thể tự tạo cho mình mạch cảm biến nhiệt độ sử dụng LM35 và tự động ngắt điện khi nhiệt độ vượt ngưỡng tối đa, đóng điện khi nhiệt độ thấp hơn ngưỡng tối thiểu thông qua module rơ le...
LM35 thay đổi nhiệt độ nhanh và chính xác.

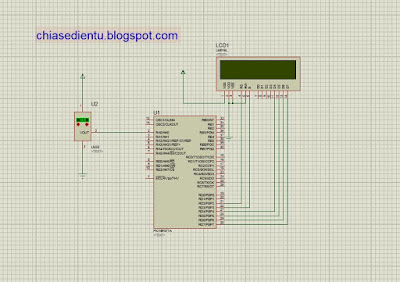

Ảnh mô phỏng protues.
Link download project. Click here
