Giới thiệu ADC PIC16F877A
1. Giới thiệu
- Module ADC 10bit bên trong PIC16F877A baogồm 8 ngõ vào analog channels AN0-AN7- Điện áp tham chiếu VREF có thể lấy từ nguồn bêntrong hay bên ngoài được lựa chọn bởi phần mềm.Kết quả chuyển đổi (10 bit) được lưu giữ trong
thanh ghi ADRESH: ADRESL2. Các thanh ghi sử dụng với ADC
- Module ADC bao gồm 4 thanh ghi:
• Hai thanh ghi điều khiển ADCON0 và ADCON1 .

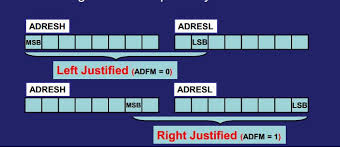

• Hai thanh ghi chứa kết quả chuyển đổi 10bit :
a. Thanh ghi ADCON0
b. Thanh ghi ADCON1
3. Hoạt động của module ADC
- Khi quá trình chuyển đổi kết thúc:+ Kết quả sẽ lưu lại trong cặp thanh ghiADRESH : ADRESL.+ Bit GO/DONE = 0 và cờ ngắt ADIF = 1.
- Các Bit ngõ vào được chọn phải mặc định là Input
bởi thanh ghi TRIS.
- Ta phải qui định thời gian lấy mẫu rồi mới cho
phép ADC bắt đầu chuyển đổi.
- Các Bit ngõ vào được chọn phải mặc định là Input
bởi thanh ghi TRIS.
- Ta phải qui định thời gian lấy mẫu rồi mới cho
phép ADC bắt đầu chuyển đổi.
- Thời gian lấy mẫu:
c. Hooạt động chuyển đổi A/D ở chế độ SLEEP- Trong chế độ này, hoạt động chuyển đổi A/D vẫndiễn ra với nguồn xung Clock từ bộ dao dộng RC(ADCS1: ADCS0=11 ).- Khi quá trình chuyển đổi hoàn thành, Ngắt ADC
sẽ xảy ra và làm PIC thoát khỏi trạng thái SLEEP.
Nếu Ngắt không được cho phép, module ADC sẽ
tắt mặc dù bit ADON vẫn duy trì ở mức 1.
- Reset sẽ hủy quá trình chuyển đổi và tắt module.
Ảnh mô phỏng Protues.
Code chương trình.
#include <xc.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#define _XTAL_FREQ 8000000
// CONFIG
#pragma config FOSC = HS // Oscillator Selection bits (HS oscillator)
#pragma config WDTE = OFF // Watchdog Timer Enable bit (WDT disabled)
#pragma config PWRTE = OFF // Power-up Timer Enable bit (PWRT disabled)
#pragma config BOREN = OFF // Brown-out Reset Enable bit (BOR disabled)
#pragma config LVP = OFF // Low-Voltage (Single-Supply) In-Circuit Serial Programming Enable bit (RB3 is digital I/O, HV on MCLR must be used for programming)
#pragma config CPD = OFF // Data EEPROM Memory Code Protection bit (Data EEPROM code protection off)
#pragma config WRT = OFF // Flash Program Memory Write Enable bits (Write protection off; all program memory may be written to by EECON control)
#pragma config CP = OFF // Flash Program Memory Code Protection bit (Code protection off)
void ADC_Init()
{
ADCON0 = 0x41;
ADCON1 = 0xC0;
}
unsigned int ADC_Read(unsigned char channel)
{
if(channel > 7)
return 0;
ADCON0 &= 0xC5;
ADCON0 |= channel<<3;
__delay_ms(2);
GO_nDONE = 1;
while(GO_nDONE);
return ((ADRESH<<8)+ADRESL);
}
void main()
{
unsigned int a;
TRISB = 0x00;
TRISC = 0x00;
ADC_Init();
do
{
a = ADC_Read(0);
PORTB = a;
PORTC = a>>8;
__delay_ms(100);
}while(1);
}
